佛山大沥.城南】智能多功能茶室影音厅:英国猛牌7.1杜比全景声4K影院《中式简约风》
本案 服务项目:英国猛牌杜比全景声4K智能影院及HIFI系统+英国玛田高端KTV娱乐系统+园林背景音乐+声学设计
实施方类别:佛山赛宾科技影音设计公司
案例类别:定制影院
影音室效果图
影音室效果图

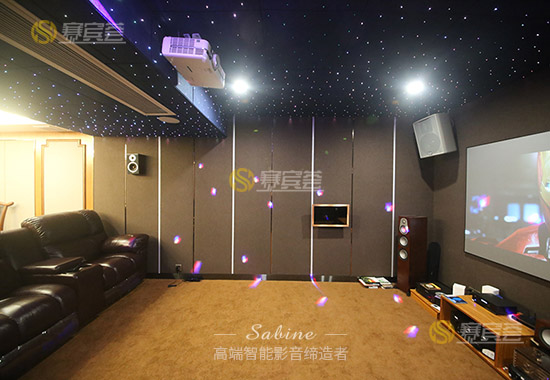

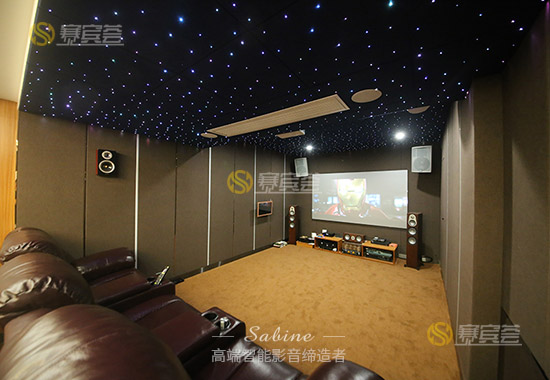

影音室实景图
位置及周边概括性描述:此行的品味设计,是位于佛山大沥.城南、一栋独栋的北欧设计小洋楼自建房,洋楼自建房总共有7层,顶楼的2层供业主自己使用,而下面5层则建成出租模式。整栋小洋楼布局方正,典雅大方,一如业主给我们的感觉,非常的沉稳有度!
资金投入:19.8万
面积32㎡(长8.87m*宽3.6m*高2.66m)
业主述求:
接触【大沥城南】的业主,是在2019年底,儒雅轩昂的气质,礼貌稳健的行为举止,是业主给我们的印象,这也为接下来的影音室合作打开一个顺利的开头。
业主跟我们商量,想在7楼的独立室打造一间:即能兼顾唱歌、看电影、听HIFI音乐、又能兼顾三两好友喝茶通用的影音厅。想在楼顶的露天空中花园,营造艺术氛围,展望方,听着音乐,所以就有了接下来由“赛宾影音”设计打造的:一间茶室影音厅、一间独立的HIFI茶室、以及一套洋溢着音乐氛围的露天空间花园背景音乐系统。

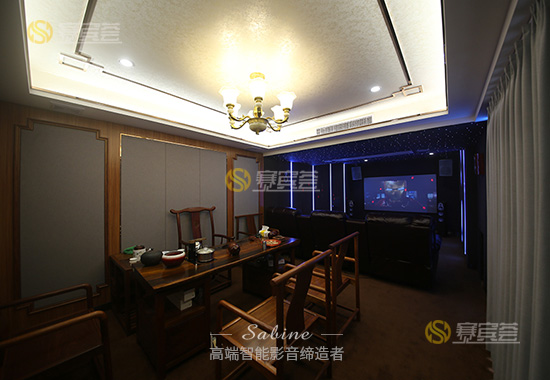

图|影音厅+茶室
图|独立HIFI茶室
图|露天音乐系统
业主信息:
茶室智能多功能影音厅,是集合了喝茶和娱乐的多重功能,这也表现了业主的其一爱好,不喜欢喧闹的生活文化,更加喜欢宁静的健康生活品质--约上三两好友,砌上一壶冒着热气的普洱茶,品清雅纯正的茶香气息,喝上一口滋味浓醇回甘,洋溢在影音厅的周围,看上一部电影,或震撼淋漓的科幻大片,或回味绵长的生活浪漫剧,这非常完美的把业主的两大爱好融为一体,品茶看电影,爱好共英雄。
方案配置
英国猛牌7.1杜比全景声4K影院配置
Monitor Audio Silver300主音箱*1对
Monitor Audio Silver150中置音箱*1个
Monitor Audio Bronze-FX环绕音箱*1对
Monitor Audio Pro-IC65天花全景声音箱*2只
日本DENON SR8012 AV功放*1台
美国SVS PB3200低音音箱*1台
优视加 U6 4K原盘越狱版蓝光播放器*1台
Optoma RSF8255投影机*1套
美国Swein H120cun 画框投影幕*1套
英国Martin Audio 专业KTV方案
英国Martin Audio AQ10 KTV主音箱*2只
英国MASU PK-2800 KTV功放*1台
德国Gutin KT-520前级效果器*1台
视易3T全高清点歌机*1套
视易22寸触摸屏*1套
03
专业独立茶室HIFI系统
美星MC368-BSE 胆机功放*1台
日本马兰士PM6006 CD播放器*1台
04
美国Control4影院智能系统
美国Control4 C4-EA1影院智能主机一套
美国Control4 C4-SSW240-N智能开关面板*2个
05
背景音乐方案
Yodar YO-I5背景音乐主机*1套
户外S-300F仿真石头音箱*1个
Yodar YO-C6102户外壁挂音箱*3个
设计团队
设计师兼工程监理:黄永相
从事影音智能行业十年,电器智能工程师、影音工程师 、擅长私人智能化影院设计,经手打造案例上百间。2017-2018,2018-2019连续两年荣获全国设计大奖:《北京.优山美地》项目获得2017-2018年商业展示解决方案大奖,《佛山.里水棠溪》项目获得2017-2018年综合类家居娱乐解决方案大奖,荣获2018-2019年度中国影音设计师二十强,案例多次本刊登在国内《影音中国》知名杂志。
工程监理:伦家健
个人所专所长智能家居、弱电、强电及安防监控;擅长私人影院、背景音乐的整体解决方案,从业三年以来,以严谨负责的工作态度,打造了很多专业影院案例,为用户提供高效率的口碑影院效果,以及高褒奖的满意度,深得业主好评。
音响系统调校工程师:蒋焕
有专业音响调音师资格证书,有五年以上相关行业工作经验,CEDIA 和 HAA认证工程师, 担任多个大型演出活动,固定安装的技术支持及音响系统调试,有多场中小型私家影院实操案例经验,熟悉运用声学空间,专业无线传声系统、数字调音台、均衡器、数字效果器、压缩限幅器、激励器、分频器、反馈抑制器、网络化数字处理器及剧场、剧院多功能厅的音响系统设计构建。规范使用声学知识、音响技术知识;对功放、耳机、音响调试,专业有独到见解。
智能及背景音乐调校工程师:刘洪镔
所专所长弱电工程,电器智能相关工作经验3年,熟练于影院施工布局,擅长私人智能化影院设计, 熟练应对各种弱电工程问题难题,乐于专研智能家居设备。
构建过程
影音厅+茶室,是在面积32㎡(长8.87m*宽3.6m*高2.66m)的第7层独立室构建的,一边做成影音厅,另一边在影音厅的沙发后方做个小茶室,茶室只占整个影音厅的3分之一空间比例,尺寸长3.14m*宽3.6m,为了观影的体验感,大部分区域还是为打造多功能影音厅做充足准备,即可观影,又能唱K,还能听HIFI音乐,配上影院的智能中控,来构建智能化多功能茶室影音厅。
原始结构图
施工前定位
毛胚空间的影音厅,在建设的前期,我们针对定制方案,安排专业的设计师上门对接,对毛胚现场进行人工手量及专业仪器测量的多种方法、方式,现场尺寸定位,开始构思初步的设计方案,回去加班加点以高效率出具制作平面布局图、音箱定位图、声学装修图、整体效果图,空间驻波声学分析图,让大体设计跃然纸上,给业主直观准确的呈现效果,仿佛透过图纸就能看到自己的影音厅什么样子。
平面布局图
项目在施工前,另外需要重视的一件事就是:针对方案,来了解业主对于音响性质的追求,如果对于喜欢嵌入式的客户,需要提前预埋音箱线材,及开好对应的音箱孔位。
我们的方案中选择的主音箱猛牌Monitor Audio Silver300和中置音箱Monitor Audio Silver150,是落地外摆的设计、环绕音箱Monitor Audio Bronze-FX,是壁挂式的设计,以及天花全景声音箱OSD R51是嵌入式的设计,所以这里我们都需要提前对各个音箱的设计及性能做统一提前规划性的了解,以方便在施工中更加顺利有序的安排,同时结合整体美观及专业性。
施工过程构建
项目施工过程,主要包含了对声学空间的装修,以及智能模块的加入,声学空间细致化分为:原始结构处理,声学结构处理,声学饰面处理,天花星空顶设计、木工工程设计、电工类的安装及布置等。
需要兼顾专业的影音空间性能,且整体装修设计风格美观大气。
音箱定位图
所有线材整理、整洁的藏于墙身,避免杂乱
布线是基础的工作

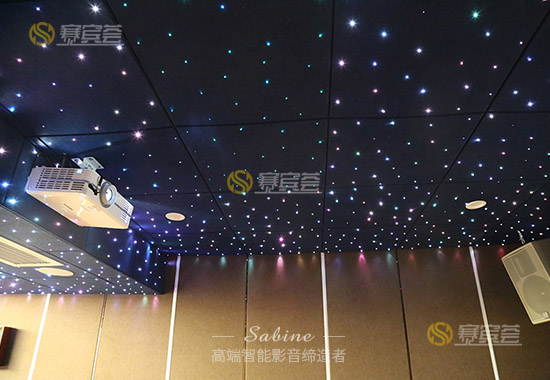

天花板的绚烂星空顶施工
强电布置
器材方案
影院系统配置
主音箱:Monitor Audio Silver300完整的三向设计提供同级领先的中音,而一对长冲程6寸低音单元协同工作,通过高而纤薄的箱体设计产生令人难以置信的动力,使其成为发烧友和AV系统必备音箱。
Silver 300易于推动,配备高品质天龙SR8012 AV功放,可提供高精度,大动态的音乐或电影,以满足业主此间中型房间的需求。
中置音箱:Monitor Audio Silver150中置声道扬声器位于环绕声系统的核心,紧凑型、体积小巧,配有两个猛牌独特的5.25寸C-CAM RST低音单元,采用熟悉的3单元配置。C-CAM Gold Dome高音单元为电影提供清晰的对话和清晰的动态。
环绕音箱:Monitor Audio Bronze-FX 家庭影院系统中开发混响或环绕声的完美组合,贴合墙壁与前置声道无缝结合,为成功的家庭影院设计创造必不可少的沉浸式音频体验。
全景声天花音箱:英国猛牌Pro-IC65,圆形嵌入天花板音箱,Pro-65适用于入门级产品,但其材料和设计的复杂程度更高,符合猛牌世界的质量标准。
新的Pro设计通过镀金推动端子连接,并通过坚固可靠的狗腿固定装置轻松安装,提供更高的便利性和美观的嵌入式隐藏。
低音炮:美国SVS PB3200 能够把紧张激烈的电影片段短时间内爆发性的演绎,PB3200在呈现影片时恰到好处的,或猛然关上门,感受轻声低语!或一个适时的配乐突然能给带来听觉上的大爆发,让业主体会它的“强力输出、超强低频扩展、瞬态快速和准确控制”。
投影机:奥图码Optoma RSF8255家用型机型,4K 3D超高清投影,支持HDR及Dobly Vision,镜头位移以及1.2倍变焦镜头,2800流明色彩亮度,600000:1高对比度投影影像明亮清晰,投射画面更有层次感和立体感,能使暗处细节角落不在漆黑,画面细节能看的清清楚楚,不错过影片的每一个精彩瞬间。
AV功放:马兰士的旗舰级产品SR8012,将备受称赞的Marantz接收机系列拓展到新的性能水平,以11.2声道设计,提供205W的功率,获得真正的集成声音。SR8012可处理完整的7.1.4声道3D沉浸式音响系统而无需额外的放大处理,它是杜比全景声、DTS:X和Auro 3D原声带的理想选择,由至少四个SHARC DSP处理器进行强大数字信号处理,以提供超凡准确、精细和动态的声音效果。
HIFI系统配置
原定放在专业茶室的HIFI系统,在我们项目拍摄时,业主决定先在茶室影音厅视听,下图是后续将安装HIFI的专业茶室。
下图是视听HIFI的影音厅
Hi-Fi音响系统,一体式的音响系统是将美星MC368-BSE胆机作为后级兼顾HIFI胆机双重使用功能,配合使用日本马兰士PM6006 CD播放机组合成为一套HIFI系统,
以完美重现高保真,静听音响中的涓涓细流的声音,轻柔的少女歌声,金属敲打声,声音的人和物是真实地在身边存在,高还原度人声,把音质大限度地还原成它原来的样子,
KTV系统配置
定制的另一专业KTV系统,与影院系统同为一室的K歌功能。
使用专业舞台级别音箱英国玛田AQ10两只,体积小、重量轻、灵敏度高、穿透力强、声压级高、语音清晰、可靠性强、区域间声音覆盖均匀等特点。持久耐用的外表,有着真实自然的音质表现,可使演唱者发挥好的演唱水平。
智能系统配置
茶室影音厅还做一套以适应业主生活方式的智能化控制:只需一键,即可调暗灯光、播放HIFI高保真音乐、一键式开始影院或KTV ,调至舒适温度、智能即刻体现,家人容易上手,而且乐享其中!
方案中使用品牌Control4 智能平台,通过连接和管理业主家中的诸多设备,强大的智能平台,让业主喜欢的产品像交响乐一样协同工作,实现个性化生活方式。
背景音乐配置
本方案另外在楼顶的露天空中花园,建造了户外背景音乐,背景音乐系统是智能家居的组成部分。即在任何一处角落里包括:客厅、卧室、厨房及卫生间等,均可布上音乐线,通过一个或多个音源,让人在每个房间、每个角落都能听到动听的背景音乐。
背景音乐系统使用1只户外S-300F仿真石头音箱,和2只悠达Yodar YO-C6102户外壁挂音箱来组建构成,通过悠达Yodar YO-I5背景音乐主机或者移动电子设备,实现在空中花园即可享受清新质感的背景音乐享受,如沐春风般的感受背景音乐所带来的听觉享受盛宴。
安装调试
在整个影音室空间装修完成,以及器材安装完成,接下来就是对于整个声场结合器材来进行调试工作,所谓声场和器材搭配才能达到10分,而器材表现为:3分靠器材,7分靠调试。
由于业主很好客,很多朋友爱唱歌,歌唱功底深厚,对K歌系统一唱便知好坏,所以K歌系统,要求比较高,但经过专业细致的调音师几次测量调试,针对个人一对一的人声测验,客户现场试音,专业的声学空间,配合玛田音响,真正实现高音准、低音甜、全面超越商业KTV的效果,业主朋友对此赞不绝口。
调试现场
设计心得
茶室类型的影音厅,空间足够大,建造了多种使用的功能,完全满足业主、家人及其朋友的多方需求,喝茶、娱乐两不误。空间在装修风格上延续中国传统中式色彩,中规中矩又略带简约,经久耐看。配合英国猛牌的影院音效,音质甜美的演唱体验,智能化的定制服务,使整个项目的使用满意度全面超越商业影音厅的效果,深得业主满意和褒奖。
专业的声学处理,前期结构工艺避免了后期的共振异响出现,声学软包饰面搭配硬包,很好的控制在标准的影院混响时间,还原更真实现场音效,这得于前期团队专业的声学建声设计。
